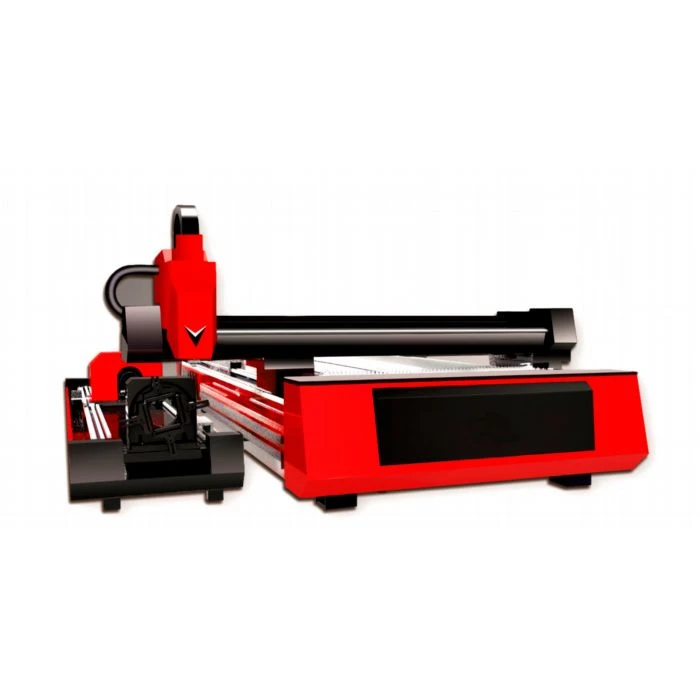

Sistem mašina za lasersko rezanje se uglavnom sastoji od laserskog generatora, (vanjske) komponente za prijenos snopa, radne klupe (mašinski alat), numeričke kontrolne ormariće mikrokompjutera, hladnjak, te kompjutera (hardver i softver).
1) Glavni mašinski dio alata mašine: mašinski dio mašine za rezanje lasera, mehanički dio koji realizuju kretanje osa X, Y i Z, uključujući radnu platformu za rezanje. Koristi se za mjesto obradka koji se reže i može ga pravilno i precizno kretati prema kontrolnoj programu, obično upravljan servo motorom.
2) Laserski generator: uređaj koji generira laserski izvor svjetlosti. U svrhu laserskog rezanja, osim nekoliko prilika gdje se koriste YAG laseri čvrstog stanja, većina njih koristi CO2 plinske lasere s većom električno-optičkom efikasnosti konverzacije i većom izlaznom snagom. Jer lasersko rezati zahtijeva visok kvalitet zraka, ne mogu se svi laseri koristiti za rezati. Gaussian mod je pogodan za manje od 1500W, niskonaredni mod ugljičnog dioksida lasera 100W-3000W, i multimode iznad 3000W.
3) Outer optički put: Refraktivno ogledalo, koristi se za vođe lasera u potrebnom smjeru. Da bi se spriječilo neispravnost putanje grede, sva ogledala moraju biti zaštićena zaštitnim pokrivačima, a treba uvesti čist pozitivan pritisak zaštitni plin kako bi se objektiv zaštitio od kontaminacije. Skup leća sa dobrim performansama će fokusirati snopa bez ugla divergencija u beskonačno malu tačku. Generalno, koristi se objektiv sa fokalnom dužinom od 5,0 inča. Objektiv od 7,5 inča se koristi samo za debele materijale >12mm.
4) Numerički kontrolni sistem: kontrola alata mašine da bi se realizovalo kretanje X, Y, Z osi, a takođe i kontrola izlazne snage lasera.
5) Regulirano napajanje: spojeno između lasera, CNC mašinskog alata i sistema napajanja. Uglavnom igraju ulogu u sprječavanju smetnji od vanjskih strujne mrežnice.
6) Rezna glava: Uglavnom uključuje dijelove kao što su šupljina, držač objektiva koji se fokusira, fokusirajuća leća, kondenzativni senzor i pomoćna plinska snopnica. Uređaj za vožnju rezne glave se koristi za vožnju glave za seče da bi se prema programu kretao duž Z osi, a sačinjava ga servo motor i vijak ili zupčanik i drugi dijelovi prijenosa.
7) Radni sto: koristi se za kontrolu procesa rada cijelog uređaja za rezati.
8) Hladnjak vode: koristi se za hlađenje laserskog generatora. Laser je uređaj koji pretvara električnu energiju u svjetlosnu energiju. Na primjer, brzina pretvaranja gasnog lasera CO2 je općenito 20%, a preostala energija se pretvara u toplotu. Voda za hlađenje oduzima višak toplote da bi laserski generator radio normalno. Hladnjak također hladi reflektor vanjskog svjetla i fokusirajuće ogledalo alata mašine kako bi se osigurala stabilna kvaliteta prijenosa snopa i učinkovito spriječilo deformiranje ili razbijanje objektiva zbog pretjerane temperature.
9) Gasni cilindri: Uključujući lasersku mašinu za rezanje radni srednji plinski cilindri i pomoćni plinski cilindri, koji se koriste za dopunu industrijskog gasa za lasersku oscilaciju i snabdijevanje pomoćnim plinom za seču glavu.
10) Kompresor zraka, spremnik za skladištenje zraka: osigurati i čuvati komprimiran zrak.
11) Sušilica za hlađenje zraka, filter: koristi se za opskrbu čistog i suhog zraka laserskim generatorom i stazom zrake kako bi staza i reflektor radili normalno.
12) Ventilacioni kolekcionar prašine: izvuci dim i prašinu proizvedenu tokom obrade, i izvrši filtriranje obrade, tako da ispuštanje ispušnih gasova zadovoljava standarde zaštite životne sredine.
13) Mašina za pražnjenje šljagom: uklonite ostatke i otpake koji se generišu tokom obrade.
