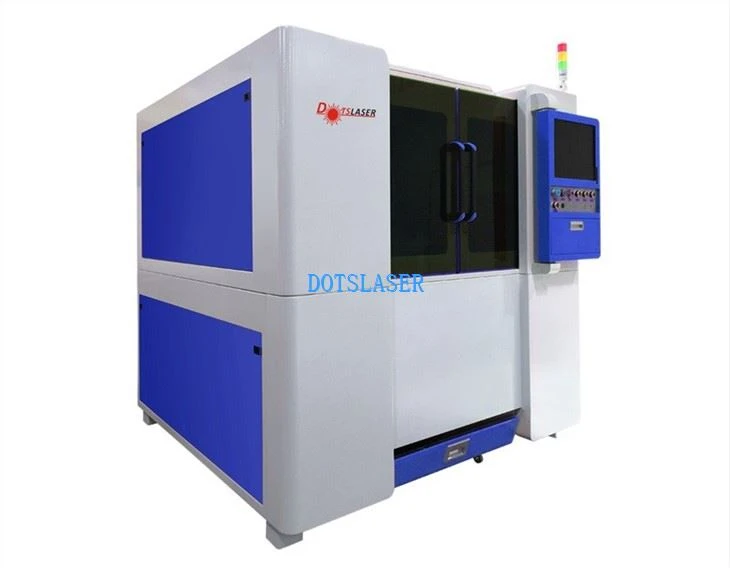

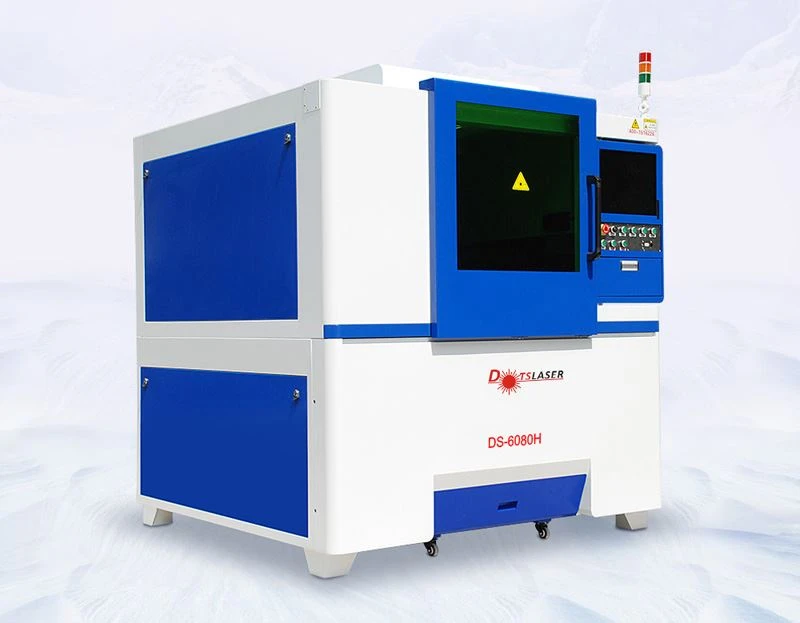

Lasersko rezanje PCB ploča
Maksimalno rezanje 6 mm bakrene i aluminijumske podloge.
Polje za rezanje je opciono.
Materijal za rezanje je širok, uključujući mesing, bakar, aluminij, nehrđajući čelik, PCB ploče itd.
Snaga lasera: 1000W-3000W
Lasersko rezanje PCB ploča
Opis proizvoda
Lasersko rezanje PCB ploča ima širok spektar primjena i može obraditi mnoge materijale kao što su bakar, aluminij, nehrđajući čelik, željezo, PCB ploče i magnetni materijali. Veličina formata je opciona, a dužina se može prilagoditi prema zahtjevima obrade korisnika. Brzina rezanja je velika, efekat je gladak i ravan, rez nema mehaničko opterećenje, i gladak je i ravan bez oštrih ivica.
Prvo, hajde da vidimo kako da isečemo štampanu ploču, štampanu ploču, bakarnu i aluminijumsku podlogu preciznim sistemom laserskog rezanja.
Karakteristike i performanse
★ Mermerna baza.
★ Potpuno zatvorena portalna dvostruka pogonska struktura.
★ Sistem ventilacije za zaštitu životne sredine.
★ Generator laserskih vlakana protiv visoke laserske refleksije

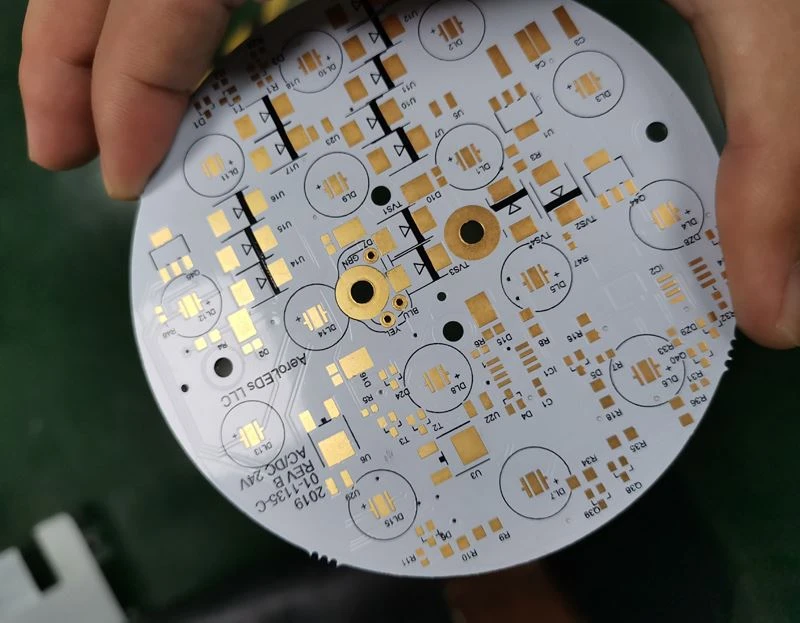

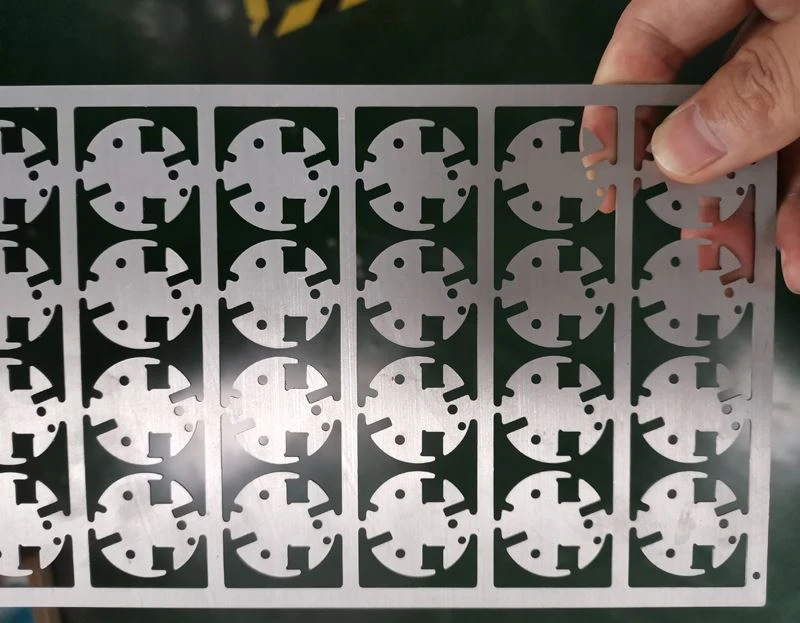

Rezanje bakrenih i aluminijumskih podloga malog formata
★ Dugoročna serijska stabilna debljina rezanja manja od 6 mm, granična debljina rezanja od 6 mm bakrene i aluminijumske podloge;
★ Veličina formata je opciona, a dužina se može prilagoditi prema zahtjevima za obradu korisnika.
★ Širok raspon materijala za obradu, ne samo da može obraditi bakar, aluminij, već i obraditi nehrđajući čelik, željezo, PCB ploče, razne legure itd.
Tehnički parametar
| Model | DS{0}}H |
| Laserska snaga | 1000W/1500W/2000W/QCW750W |
| Talasna dužina lasera | 1070±10nm |
| Raspon rezanja | 600mm*800mm (drugi raspon je prilagodljiv) |
| Širina linije rezanja | 0.05~0.15 mm (zavisi od materijala) |
| Debljina rezanja | Manje ili jednako 3 mm/6 mm (aluminij, bakar) |
| Brzina rezanja | 5000-20000mm/min (zavisi od materijala) |
| Preciznost rezanja | ±0.02 mm |
| Rezanje pritiska vazduha | 1.2-2.8Mpa (preporučuje se azot visokog pritiska) |
| Nazivna potrošnja energije | 10KW/18KW |
| Napajanje | AC220V/60A, 380V/40A |
| Hlađenje | Vodeno hlađenje |
| Radno okruženje | Nema izvora vibracija, dobra ventilacija, temperatura 10~38 stepeni |
| Dimenzija | L1820mm*W1750mm*H1950mm |
| Težina | 1800KG |

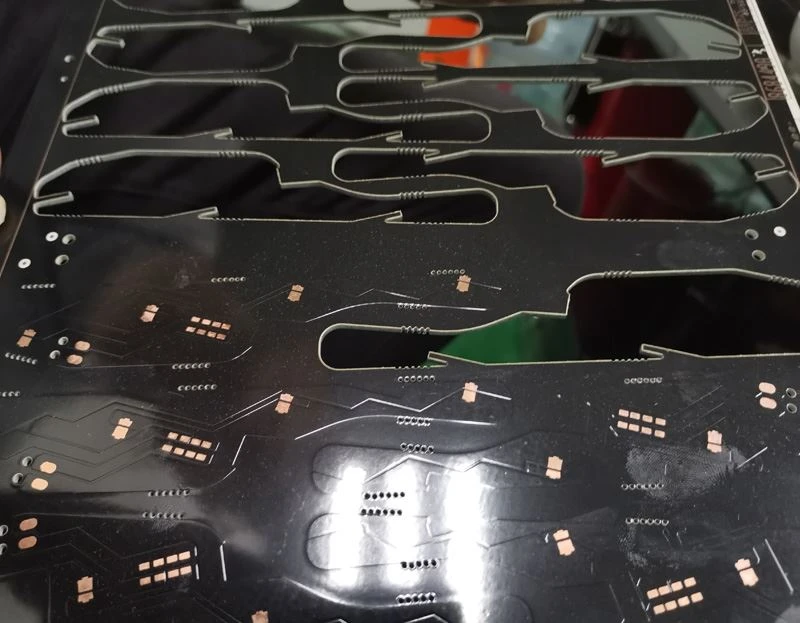

Kratko predstavljanje sistema za rezanje PCB ploča

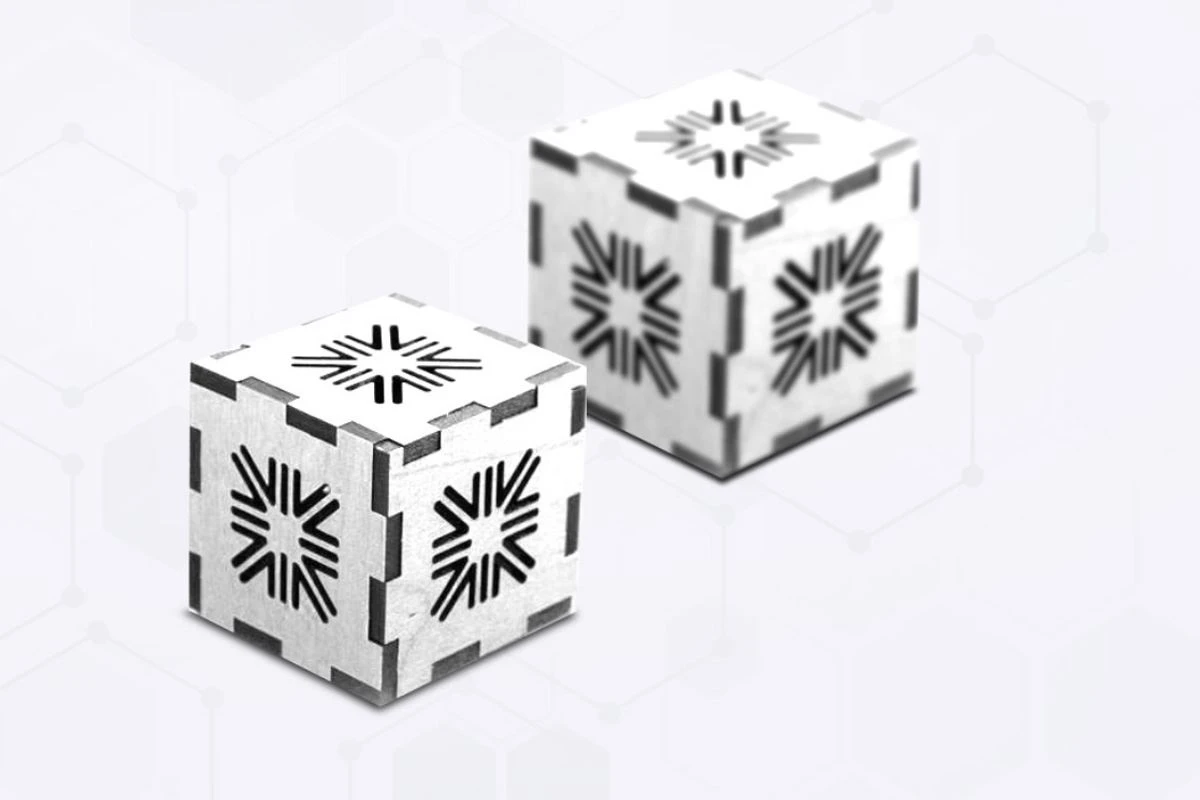

Uski rezni šav, mala deformacija ploče
★ Lasersko rezanje ima malu toplotnu zonu i malu deformaciju ploče
★ Rezni šav: {{0}}.05~0.15mm
★ Brzina laserskog rezanja je velika, a rez nema mehaničko opterećenje.
★ Visoka tačnost obrade, dobra ponovljivost, bez oštećenja površine materijala ★ Preciznost: ±0.02mm

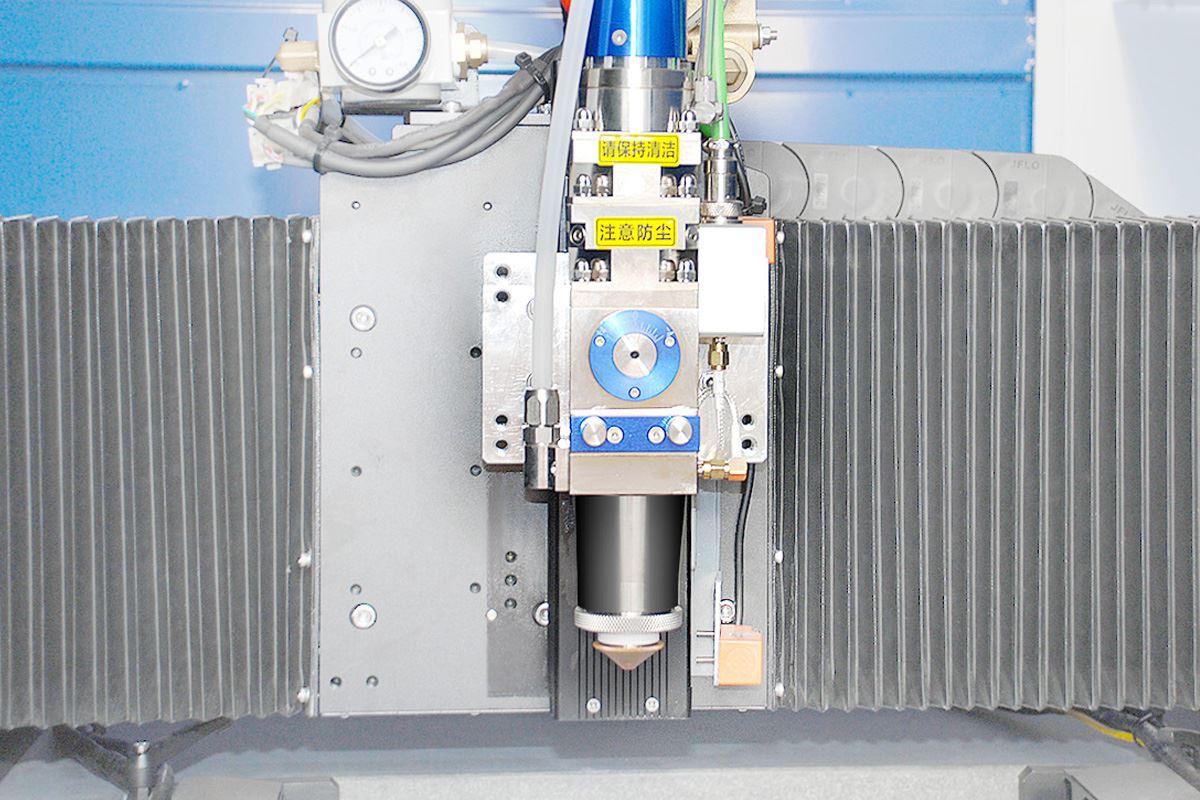

Putanja rezanja se automatski optimizuje
★ Kompatibilan sa više formata datoteka, kao što su DXF, GERBER.
Sistem aktivne zaštite
Zaštita od sudara
★Rezna glava i površina za sečenje se drže na sigurnoj udaljenosti u svakom trenutku. Istovremeno, ima funkciju zaustavljanja na dodir kako bi se smanjio rizik od sudara.
Inteligentna putna zaštita
★ Automatski otkriti radni opseg pokretnih dijelova, a kada dođe do abnormalnosti, sistem će dati osjetljivu povratnu informaciju i odmah narediti zaustavljanje, osiguravajući sigurnost opreme.
Sistemski pametni alarm.
★Samoprovjera opreme, nenormalan prikaz alarma na glavnom sučelju, smanjuju skrivene opasnosti i poboljšavaju efikasnost istraživanja abnormalnosti opreme.C
